CONDICIONES MINIMAS DE ENTREGA
(Información que deberá contener la carpeta de trabajos prácticos)
· CARATULA:

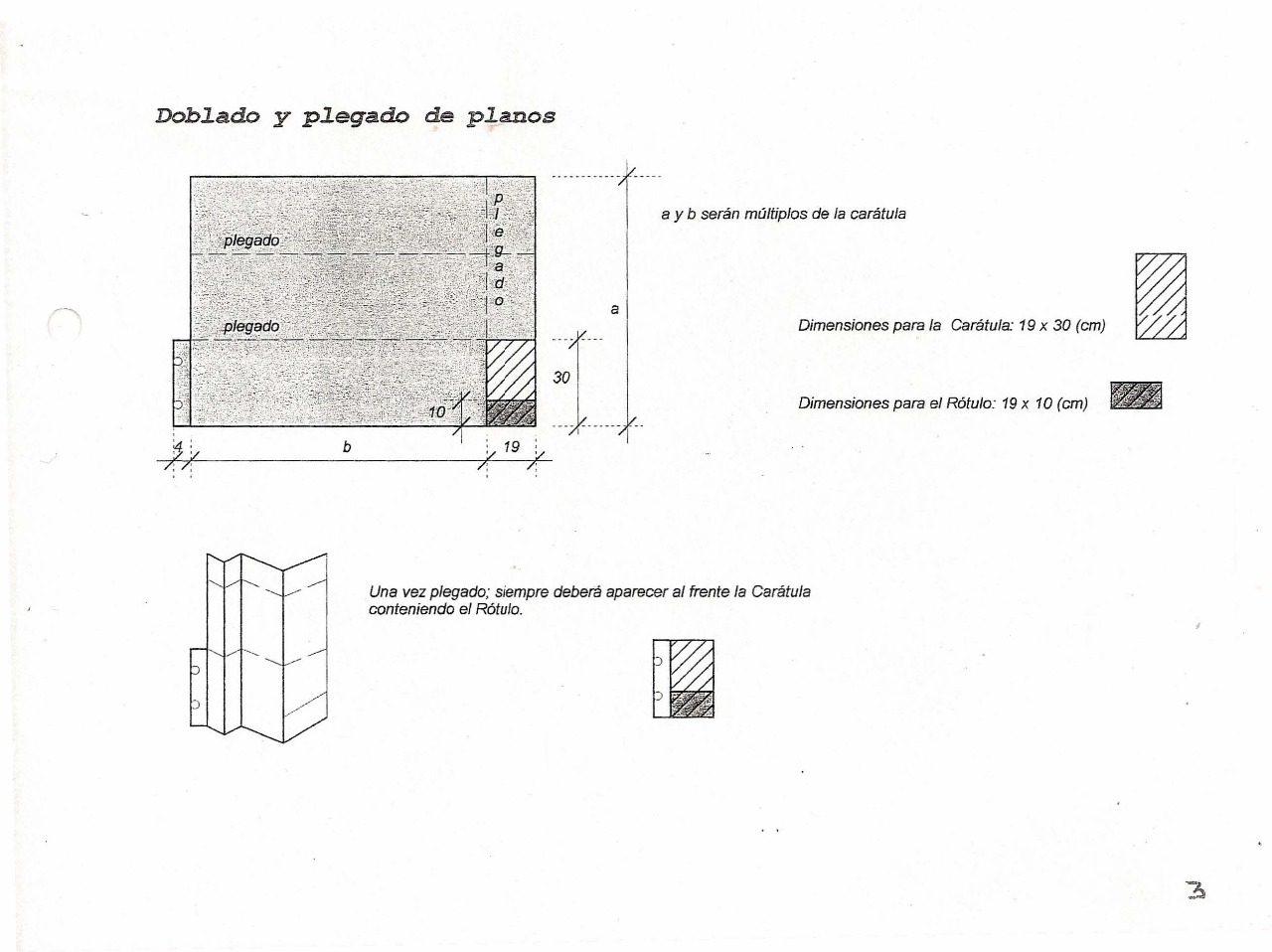

1. Se completará una por plano , la misma se encuentra ya disponible ultraprint
· ELECTRICAS Plantas y Cortes Esc.: 1:50:
1. Esquema unifilar, topográficos de cada tablero y de la conexión eléctrica
2. Ubicación de Plenos, Verticales y Horizontales
3. Plano de instalación eléctrica. Desde la acometida, caja de toma primaria, secundaria, ubicación de tablero principal y tableros seccionales.
4. Distribución de corrientes débiles. Sistemas de Alarmas, detectores de Incendio, Portero eléctrico, telefonía, antena de TV.
5. Sistema de iluminación de emergencia (Sistemas autónomos, grupo electrógeno, acumulación y almacenamiento de energía con baterías, UPS)
· NCENDIO Plantas y Cortes Esc.: 1:50: (Puede formar parte del plano de electricidad)
1. Ubicación de Plenos, Verticales y Horizontales
2. ubicación de matafuegos, pulsadores de alarma, ubicación de detectores y central de alarma.
· GAS Plantas y Cortes Esc.: 1:50: (Puede formar parte del plano de electricidad)
3. Ubicación de Plenos, Verticales y Horizontales
4. ubicación de medidores y armado de sala de maquinas
· SANEAMIENTO Plantas y Cortes Escala 1:50:
1. Documentación gráfica del Proyecto general en escala 1:100, corresponde a planos generales, ubicación en el terreno, orientación, ubicación geográfica, plantas de techos mas todos los datos que no requieran detalles de mayor escala. Por ej.: esquema básico de distribución de desagües primarios y pluviales, pendientes de azoteas y pavimentos, ubicación de TR etc.
2. Ubicación de Plenos, Verticales, Horizontales y ventilaciones.
3. Cálculo de consumos para dimensionado de Tanque de Reserva y Tanque de Bombeo. (Población del edificio, usos y consumos)
4. Plano de Instalación Sanitaria: Ubicación de Sala de Maquinas; Tanque de bombeo y tanque de reserva; Pozos de bombeo cloacal y pluvial; desagües primarios, secundarios y pluviales; distribución de agua fría y caliente; Termotanque de alta recuperación o Caldera con Tanque intermediario.
· BALANCE TÉRMICO:
1. Informe general del cálculo de balance térmico. Ubicación geográfica del edificio a analizar. Orientación geográfica. Elección de materiales a utilizar (Constructivos, cerramientos, etc.).
2. Calculo de balance térmico
3. Dimensionado de la planta térmica
4. Selección de sistema (informe)
· CALEFACCIÓN Plantas y Cortes Esc.: 1:50:
1. Ubicación del los equipos generadores de calor en sala de máquinas.
2. Ubicación de Plenos, Verticales, Horizontales y Ventilaciones.
3. Distribución de mandos y retornos, ubicación de equipos terminales (según selección de sistemas)
· SALA DE MAQUINAS Plantas y Cortes Esc.: 1:20:
1. Plano definitivo de sala de máquinas con máximo nivel de detalles. Ubicación de todos los equipos y todas las instalaciones en sala de maquinas.
2. Ubicación de Plenos, Verticales y Horizontales
3. Zona Seca, Húmeda y Térmica
4. Ubicación de sala de medidores de gas
5. Ventilaciones de sala de máquinas y equipos.
· MEMORIA DESCIPTIVA GENERAL DEL PROYECTO
1. Especificaciones de materiales utilizados en cada instalación.
2. Descripción por la cual se eligió tal o cual material.
3. Selección de sistema (Especificar sistema elegido y el porque, de acuerdo a el proyecto)
4. Información de equipos utilizados con sus datos técnicos. (realizar un análisis estimativo de costos)
5. Cálculos de población del edificio y análisis de uso.
6. Toda información adicional que ayude a comprender las decisiones proyectuales de la instalación como así también la elección de materiales utilizados.
7. Adjuntar a la documentación toda la folletería comercial de la elección de cada material utilizado en el proyecto.
NOTA: Todos los planos deberán tener información sobre los materiales utilizados, pendientes y diámetros de las canalizaciones realizadas. Material de las aislaciones si las hubiera, donde y como esta alojada la instalación, con que esta sujeta y a que, en el caso de ser equipos y/o maquinas, es necesario indicar capacidad y/o potencia, consumo e infraestructura necesaria, como, donde y sobre que está instalada, si hay que colgarlo cuanto pesa y con que colgarlo, notas acerca de en que momento llega a la obra y si es necesario prever un acceso provisorio (por ejemplo antes de hormigonar sobre subsuelo). Niveles en cada planta, indicar por donde y/o en que sentido son el o los cortes y corte con niveles.
Pendientes en solados, Remates de plenos en Azotea. En lugares donde el dibujo se torne confuso se deberán agregar notas aclaratorias con detalles 1:20; 1:10; 1:5, según el caso.
